* Kanal 0 entspricht Offset 1. Entsprechend soweiter bis Kanal 7, » entspricht Offset 8.

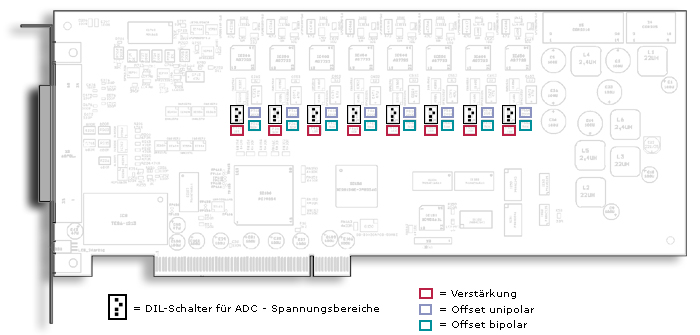

DIL-Schalter spezifische Einstellungen:
Tabelle: Dil - Konfiguration
| bipolar | ||
|---|---|---|
Spannungsbereich | DIL-Schalter | Dipcode |
± 10 V |
| 9 |
± 5 V |
| 5 |
±1.25 V |
| 1 |
| unipolar | ||
0 ... 10 V |
| 10 |
0 ... 5V |
| 6 |
0 ... 5V |
| 2 |
